φ70mm高铬球 电厂厂耐磨钢球现货出售

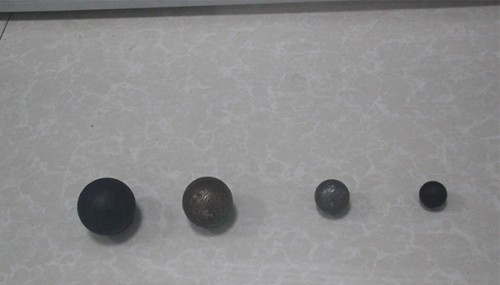

铸造铁球可以分为三个类别包括高铬球、中铬球和低铬球。
1、高铬球质量指标
高铬球的含铬量是大于等于10.0%。含碳量在1.80%和3.20%之间。根据国家标准,高铬球硬度必须不小于58HRC,冲击值应大于等于3.0j/cm2。若达此硬度高铬球必须用高温淬火和回火处理。目前国内高铬球淬火有两种方法包括油淬火和风力淬火。如果高铬球测试硬度低于54HRC，就意味着它没有经过淬火处理。

2、中铬球质量指标
中铬球规定含铬量范围从3.0%到7.0%,含碳量在1.80%和3.20%之间。它的冲击值应不小于2.0j/cm2。国家标准要求中，铬球硬度应该是大于等于47hrc。为确保质量,中铬球应经高温回火处理消除铸造应力。

如果铁球的表面呈黑红色,证明铁球经过高温回火处理了。如果铁球表面仍然带有金属本色,我们可以判断铁球没有经过高温回火处理。

3、低铬球质量指标
一般来说,低铬球含铬量为0.5%到2.5%,含碳量从1.80%到3.20%。因此,根据国家标准低铬球硬度应该不小于45hrc，冲击值应该不小于1.5j/cm2。低铬球也需要高温度回火处理来保证质量。这种处理可以消除铸造应力。如果铁球的表面呈深红色,表明经过了高温回火处理。如果表面仍然呈金属本色,表明铁球没经过高温回火。

铸造铁球通常是用于大规模开矿的各种水泥厂、化工厂、发电厂、石英砂厂、硅砂厂等。
